Desarmar Acer Aspire 4530 guia completa - Dissembling aspire 4530 full guide

Lo Primero, Si tu laptop todavía tiene garantía, No intentes Esto..

1. Si no está cómodo con la apertura de su portátil no lo hagas.
2. No me hago responsable de cualquier daño causado a su ordenador portátil.
3. Si sigue esta guía cuidadosamente y hacerlo meticulosa mente nada malo debe suceder a su laptop.
4. No toque los componentes eléctricos en los contactos de metal o de placa de circuito, sujete por los bordes.
5. Lea esta guía y comprender plenamente una vez que antes de proceder.

1) Desconecte todo de la corriente (incluido el paquete de baterías + adaptador de alimentación CA).
2) as tierra para asegurarse de que están libres de estática.
3) Sacar todos las maniquí y SD Tarjeta PCI desde el perímetro de la portátil.

- Desenrosque los tornillos del círculo rojo.
- Luego, utilizando un tornillo de cabeza plana quite las capturas en verde.
- La laptop se almohadillas de apoyo en caja azul si alguno de ellos se caen volver a pegar con nuevas cinta de doble cara.

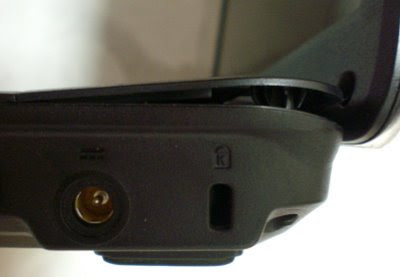

El panel frontal debe emergente, como se muestra.
Levante suavemente hacia afuera


Debería ver lo siguiente:

- El cuadro de la izquierda muestra el conector blanco que consisten en VGA / Monitor de puerto de Puerto + Webcam
- Anteriormente, es el monitor LCD Cable a tierra
- El Cable del Microfono
- El cuadro de la derecha muestra el cable de antena inalámbrica de largo alcance de detección de redes inalámbricas.

Removiendo el Teclado

Saque Suavemente el Teclado
El cable de cinta plana es el puerto PS / 2
Conector de la palanca y desconecte el cable
No Rompa ningun Conector en la placa madre, si rompe alguno tendras que comprar otra placa madre!!



Y deberas ver algo asi :D ^.^

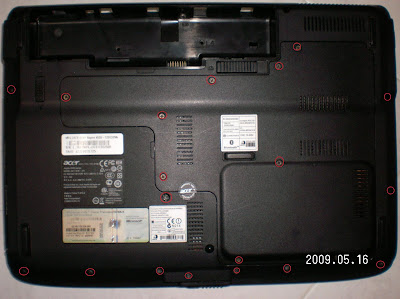

Siguiente Voltee la laptop y retire todos los tornillos que se muestran en el circulo rojo.
Se trata, en realidad todos los tornillos se puede ver en la base.


Removiendo el Disco Duro



- A continuación, Desenrosque los tornillos en un círculo rojo (3 de la Región de disco duro, 2 de la Tarjeta inalámbrica Región).
- Desconecte la antena inalámbrica de la tarjeta amarilla en la caja de apalancar a cabo.
- No sacarla en vertical!
Desconecte el disco duro y sacalo deslizandolo hacia la derecha y tire a través de la solapa negra.


Siguiente desenroscar los tornillos en un círculo rojo (Por el Discoduro hay 3)

Removiendo el LCD Monitor

- Da la vuelta al portátil en todo.
- Desconecte la caja de color azul y desenroscar los tornillos en un círculo rojo.
- La parte superior de la caja azul tiene conector VGA del monitor y la cámara Web Conector.
- El fondo azul tiene conector del cable del micrófono.
- El círculo rojo por encima de la tapa azul celebrar el Monitor Cable a tierra.
- Aviso hay grabados junto a los círculos rojos.
- 60 stands de 60 mm de largo que el tornillo
- 45 está el tornillo de 45mm cortas
- Sólo hay 2 tipos de tornillo que encontrará en esta guía.
- Al retirar el Monitor de asegurarse de que no tire de ella verticalmente, puede dañar el cable de plástico ranura.
- Siga la ranura y retírela.


- Siguiente desenroscar el tornillo en un círculo rojo y desconectar los conectores en la caja azul.
- La caja azul de la izquierda es el conector de audio portátil para el interior de los altavoces estéreo.
- La caja azul en el Centro es el conector para el panel de botones de acceso directo de Acer.
- La caja azul de la derecha es el conector PS / 2 para el Synaptics Touchpad.
- La caja azul en la superior es el de encendido y módulo de luz LED (verde La placa de circuito en la parte superior).

Removiendo el DVD Drive

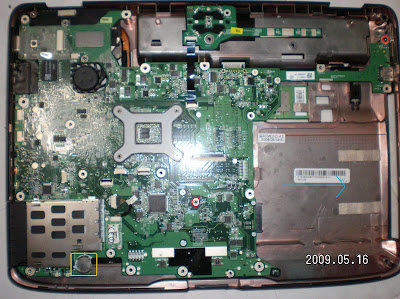

- El cuadro amarillo indica que el CMOS Battery (replaceble) no es necesario quitarla.
- En el asunto que necesita la batería CMOS de datos:

ML 1220 MAXWELL 3V (recargable)

- Deslice hacia afuera el próximo DVD por empujándolo hacia la derecha.
- Desenrosque el tornillo de un círculo en rojo (No hay 2, 1 en la esquina superior derecha, 1 en el Centro).
- Aviso hay un tornillo como símbolo al lado de cada uno de ellos.


Aquí viene la parte difícil.

- Ahora es posible separar la cubierta de la placa base, pero hay un obstáculo.
- Es la perilla de ajuste de audio en Red Región caja.
- La perilla de ajuste de audio está integrada a la placa madre separándolo de la placa base es imposible.
- Por lo que tiene que empuje con cuidado la cubierta hacia abajo para que pueda crear un vacío en la perilla de ajuste de audio para tirar de la placa madre a cabo.
- Inicio curiosas de la esquina superior derecha.
- Haga esto lentamente!
- RECUERDE HACER HASTE RESIDUOS!
- EL DESCANSO NO MOTHERBOARD agotando por la sobreexplotación de TI!
Asegúrese de que toda la SECCIÓN de la placa base está bien soportado!

MotherBoard y el disipador de calor removidos


Desenrosque el tornillo de un círculo en rojo y desconecte el conector en la caja azul para quitar el disipador de calor.
No voy a publicar una foto de la dissembled resultado como lo había aplicado una capa de plata ártica 5.
Si se me quite lo que tengo que volver a aplicar la misma.
Para obtener una buena capa que lleva mucho más tiempo y paciencia, el tiempo necesario para disimular este portátil.
En pocas palabras
Retire la almohadilla térmica de la GPU.
Limpie la superficie de la GPU, la CPU y el disipador superficie superficie con alcohol (Google)
NO USE AGUA ya que es un buen conductor de la electricidad!
Propagación de pasta térmica de alta calidad sobre la superficie de la CPU y la GPU (recomiendo Ártico refrigeración MX-2 o Arctic Silver 5).
Sustituir las piezas.

Removiendo el Bluetooth


- De vuelta al motherboard
- El cuadro de fondo amarillo es el bluetooth tarjeta
- Hay 1 tornillo de explotación que
- La parte superior es 2 cajas de conectores USB en la parte no utilizada.
- Por fin el futuro si de repente necesita agregar una tarjeta inalámbrica 3G, que ha interno USB para ordenadores portátiles que se pueden utilizar.
Nota:
Usted no tiene que quitar la placa base de la carcasa para acceder a los conectores USB o Bluetooth.

Para volverla armar Solo sigue los pasos alreves :D

Traducido por Claudio A. (RDWarez.com) Original English: clic aqui
